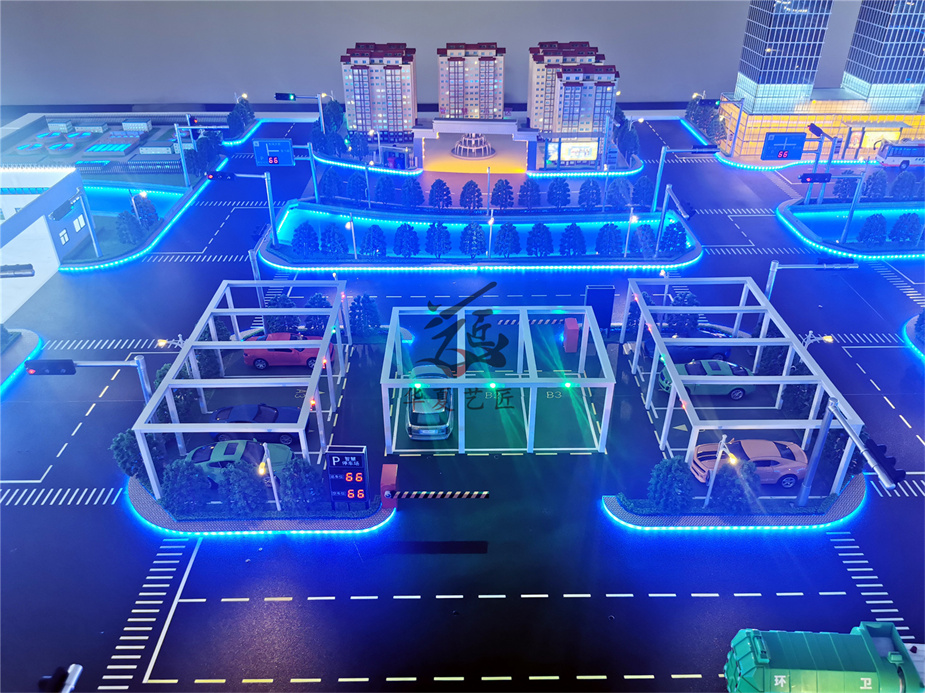

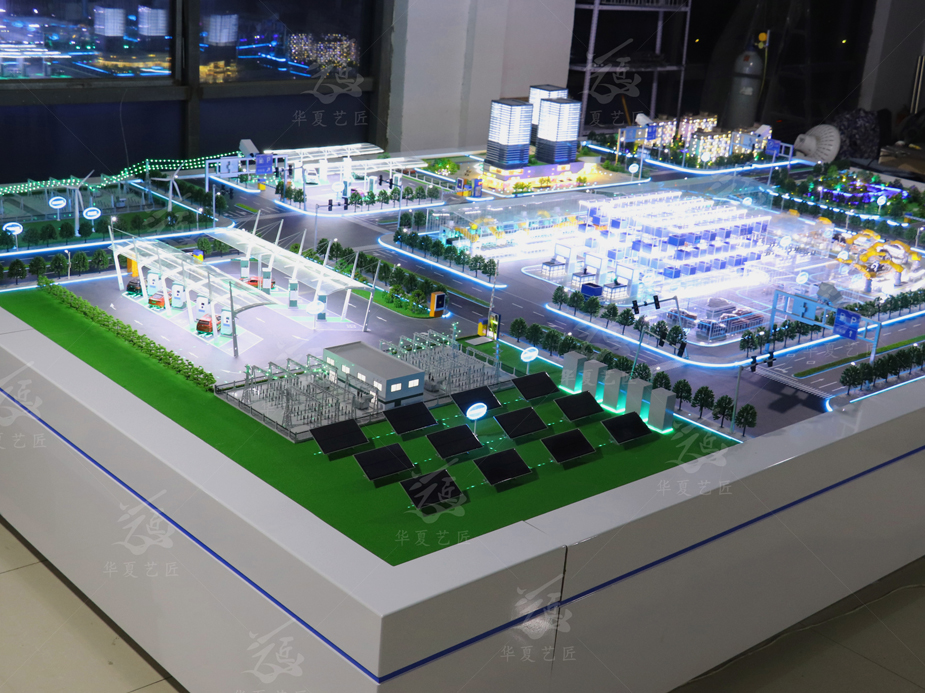

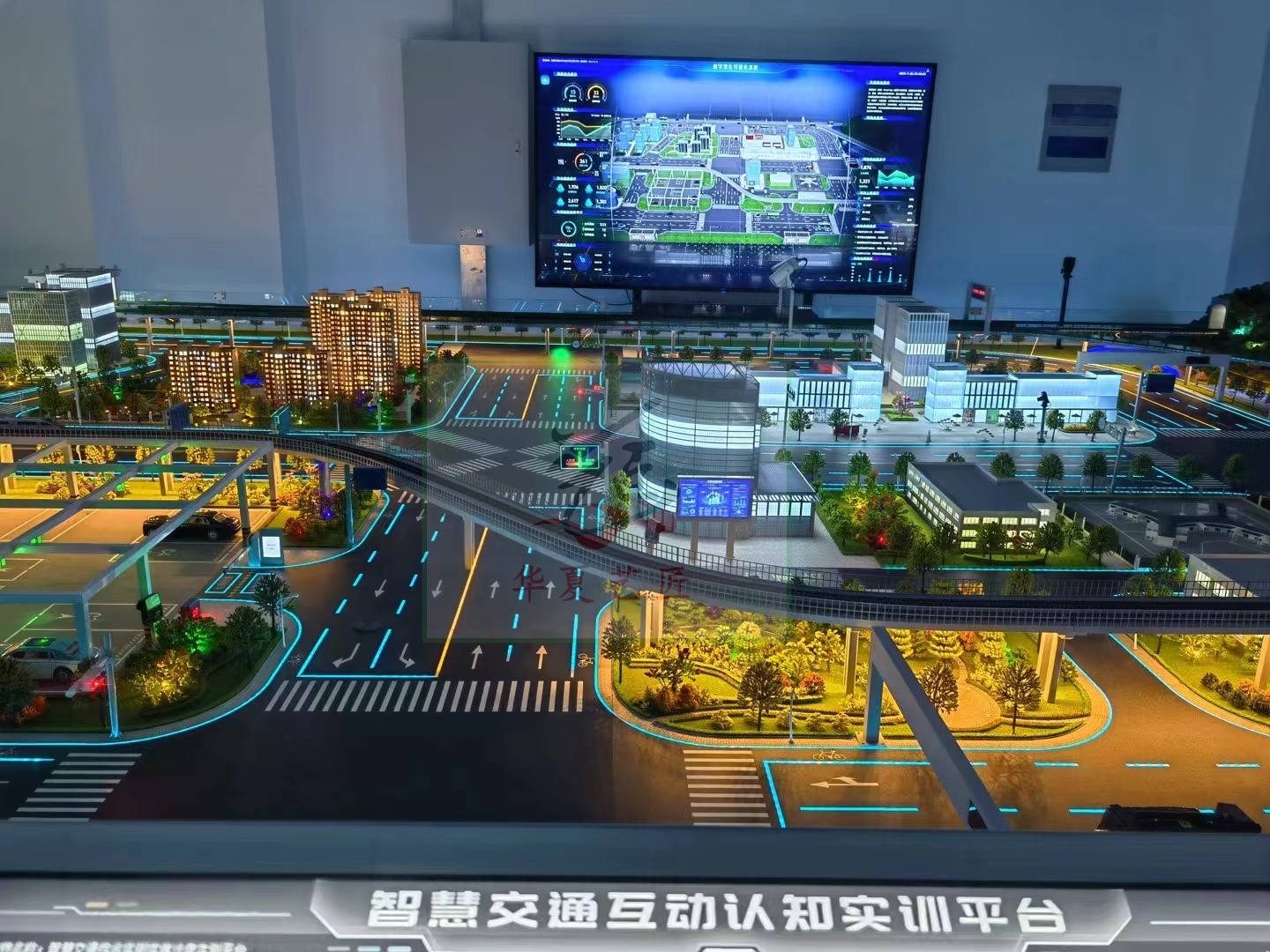

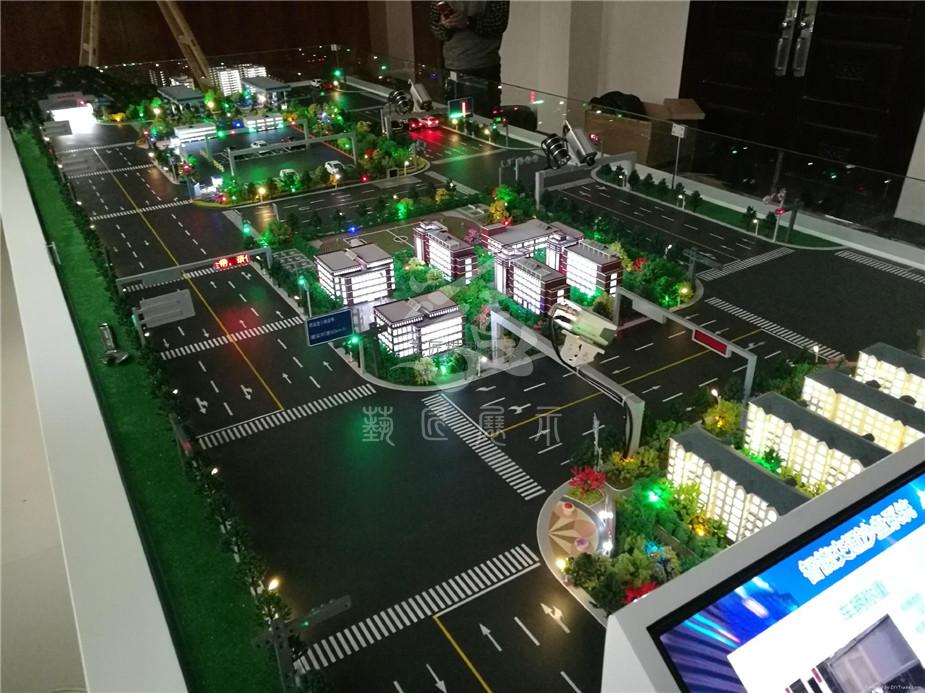

城市綜合交通仿真電子沙盤尺寸定制，模擬特定地標制作，為城市智能交通系統設備提供承載體，模擬仿真城市交通道路，包含城市道路標志標線、綠化帶、交叉口、交通信號燈等交通基礎道路和設施。

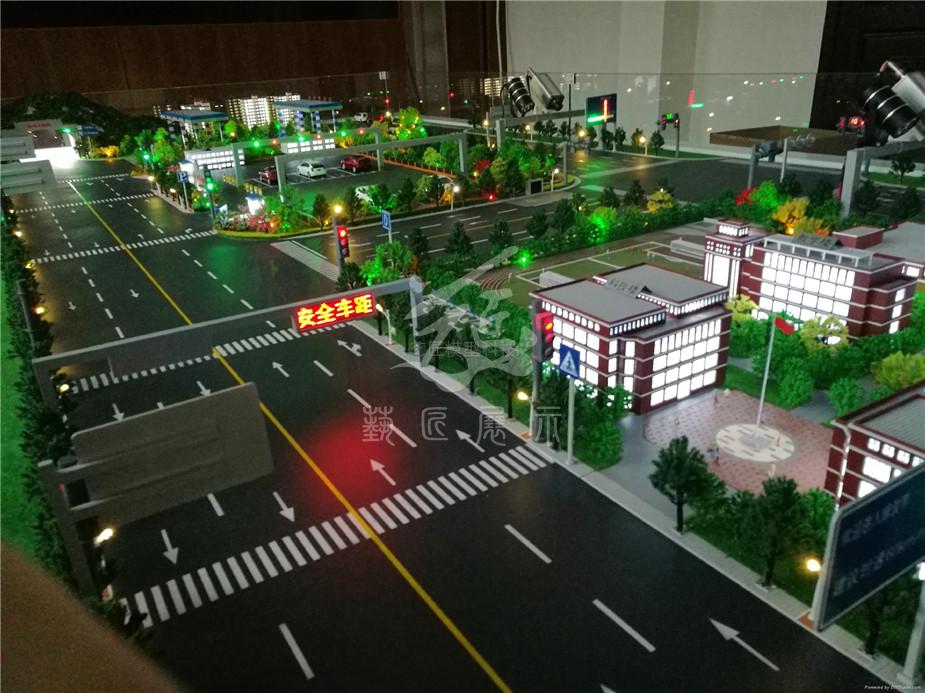

交通信號燈：交通信號燈分為機動車信號燈和行人信號燈，采用高亮度的LED燈，模仿實際的交通信號燈制作。每個方向的機動車信號燈采取三個燈組控制，直行、左轉和右轉分別由紅、黃、綠三組信號燈控制，行人信號燈由紅燈和綠燈組成。交通信號燈的控制由智能交通信號控制教學機控制，可展現智能交通信號控制教學機的單點配時、感應配時、綠波控制等各種智能交通信號協調控制功能。

城市綜合交通仿真電子沙盤具有可擴充性，可以在沙盤上安裝各類傳感器、執行機構等電氣設備，可用于沙盤上的系統聯動，模擬實現車輛定位、交通調度模擬、電子警察、交通信息發布等智能交通系統功能。

每套系統包括了1套智能模型控制小車、1路車輛行駛循跡線路和1套智能車輛RFID控制執行模塊。可以實現模型車輛在沙盤上的自動行駛，模擬城市車輛行駛過程。車輛行駛軌跡線路采用隱形方式，可以自動控制車輛的速度、轉彎、交會讓行、交叉等功能，并可進行最優路徑選擇等功能。小車與沙盤上的各項子系統保持通訊，呼應控制，系統聯動。

每套系統包括1臺智能交通信號控制教學機和1套智能交通信號協調控制管理軟件。桌面式交通信號控制機，具備RJ45、USB、WIFI等多種數據通訊接口和多種控制方式，能完全實現工程級智能交通信號控制機的各種控制功能；標準配置44路信號輸出、16個信號燈組，最多可自定義設置為32相位；信號機操作面板使用7英寸的電容式觸摸液晶顯示屏，觸摸屏外用鋼化玻璃進行保護，分辨率800*480，實時模擬當前路口運行狀態，方便直觀地觀察每個路口每個信號燈組燈色的工作狀態；嵌入式操作系統，中英文圖形式操作界面，觸摸式錄入，提供幫助功能菜單；內置高速8G內存卡，可存儲多種執行方案、相位文件、特殊日期文件、時段文件；具有多時段、黃閃、關燈、手動等多種工作方式，可根據設置的時間表控制定時的黃閃或關燈；具有黃閃控制、固定周期控制、多時段運行控制、特殊日控制、獨立感應控制、綠波方案自動生成控制、無電纜聯動控制、聯機控制、區域協調控制等功能；智能交通信號協調控制教學機數據格式符合德國PTV公司VISSIM軟件要求，信號機根據系統的控制算法生成實際的信號控制序列，并將該序列傳送到VISSIM軟件進行模擬。

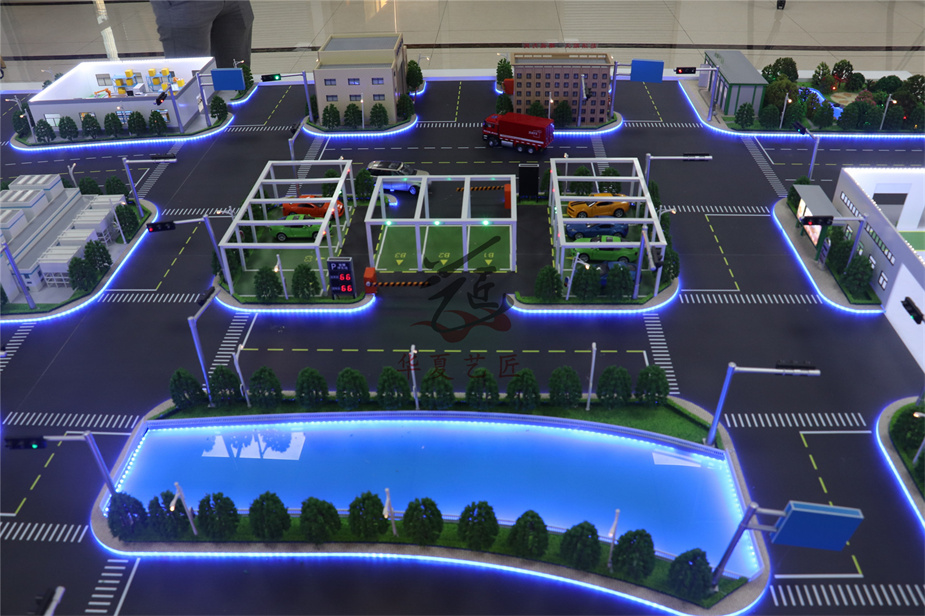

在城市綜合交通仿真電子沙盤的高速公路上搭建一套ETC電子不停車收費實驗系統，模擬高速公路ETC電子收費系統的全過程。系統主要實現以下功能：在城市綜合交通仿真電子沙盤上搭建一條高速公路，并在兩端分別設立兩個收費站模型，包括了收費站模型、收費島、收費亭、電動欄桿等收費站常見的交通設施模型，并在高速公路中間路段設置路徑識別基站，用于分析車輛行駛路徑，模擬通行費拆分過程；車輛在高速公路收費站入口領取通行卡(用RFID卡做位置識別)，車輛經過路徑標識基站(用RFID卡做位置識別)時，實時寫入路徑編碼信息，最終車輛離開高速公路時，系統讀取車輛入口信息及行駛路徑信息，完成通行收費過程；模型車輛能夠沿固定的磁軌線路運行，接受遠程控制；車輛進入高速公路收費站時，系統自動記錄車輛的信息，并自動抬起電動欄桿，車輛通過收費站后，欄桿自動下落；模型車輛根據設定的線路行駛，當?shù)竭_(dá)高速公路路徑標識基站時，系統自動記錄通過車輛的信息；模型車輛離開高速公路收費站時，系統自動進行路徑識別計算費率，完成收費后，自動抬起電動欄桿，車輛通過收費站后，欄桿自動下落；行車位置信息檢測：在沙盤上埋設了位置定位卡(RFID卡)，當車輛在沙盤行駛時，系統可以自動顯示車輛在沙盤中的位置信息；顯示信息：系統提供輸出信息，可以把車輛的運行軌跡、位置點、通過收費站的收費信息、通過路徑標識基站的信息顯示在顯示器上。
